AL-XHBZ系列智能型消弧接地補償裝置

一、概述

我國城市電網及廠礦企業的中壓系統，大部分為中性點不接地(即小電流接地)系統。這種系統在發生單相接地時，電網仍可帶故障運行；但當發生單相接地故障，接地電容電流很大時，如果接地電弧發展為間歇性的熄滅與重燃，就會引起弧光接地過電壓，危及電氣設備的絕緣，給供用電設備造成極大的危害。如果接地電弧不能及時熄滅，就會迅速發展為相間短路，引起線路跳閘，供電中斷。采用智能型消弧線圈接地方式，可準確測量電網電容電流，對電網接地電容電流實施快速自動補償，并可有效地抑制弧光接地過電壓危害，減少接地點電流，達到自動熄滅電弧的目的。

我公司生產的AL- XHBZ智能型消弧限壓接地補償裝置，主要用于６kＶ、１０kＶ、３５kＶ電網中，中性點經消弧線圈接地方式；自動跟蹤補償電網電容電流，使之保持于設定參數范圍內，消除電網系統內部過電壓及諧振過電壓，電網發生接地故障時自動報警，具有遠動輸出口，以便與上位機通訊。

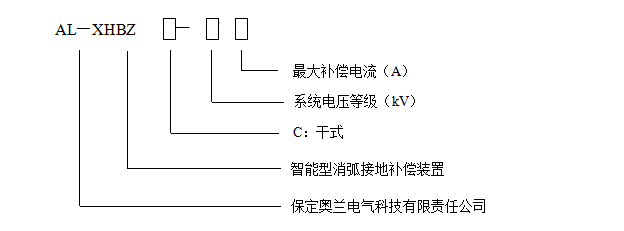

二、產品的型號及技術參數

 訂貨須知

1、消弧線圈的選型

1.1 間接測量一下系統的單相接地電容電流,假定結果為Ic

1.2 根據測量結果計算補償上下限,計算方法如下:

上限=I_C＋30%I_C A

下限=選擇5或10A

確定裝置型號

AL-XHBZ-6/下限—上限 （6kV系統）

AL-XHBZ-10/下限—上限（10kV系統）

AL-XHBZ-35/下限—上限（35kV系統）

2、系統運行條件

2.1 系統額定電壓

2.2 系統頻率

2.3 系統中性點接地方式

2.4 電網容性電流變化范圍

3、消弧線圈

3.1 額定電壓

3.2 補償電流的調節范圍(上下限之比可達10倍)，消弧線圈的容量=最大補償電流×系統相電壓

3.3 消弧線圈接地變壓器的防護等級

3.4 其他參數

4、接地變壓器

4.1 額定容量

4.1.1 根據系統的需要可選配接地變壓器（當母線接消弧線圈時，需裝接地變壓器；變壓器或發電機中性點接地不需裝接地變壓器）。

4.1.2 接地變壓器的容量等于1.1 倍消弧線圈的容量,根據用戶要求接地變壓器可帶二次,用戶提供輸出容量。

4.1.3 若帶二次，接地變壓器的容量是消弧線圈容量和二次容量之和。

4.2 額定電壓
