主變中性點成套裝置按照其電壓等級的不同，其安裝方式是稍有區別的，330KV的中性點成套裝置由于其整體尺寸太大，成套包裝運輸?shù)脑捠植环奖悖砸话愣际巧⒓\(yùn)輸，到達現場后再安裝調試，其安裝方法如下：

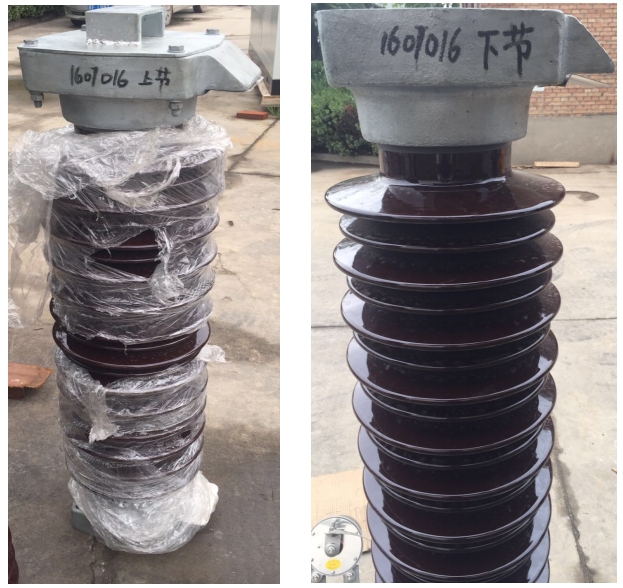

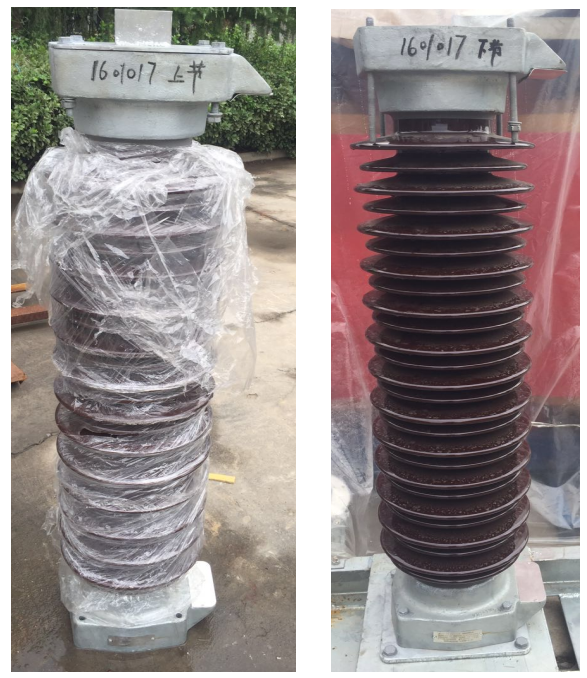

1、避雷器的安裝，分為上節和下節，分別是1601016上節和下節；1601017上節和下節，出廠已經標注好，到現場只需要把上下兩節用螺絲安裝固定好方可

需要把上下兩節用螺絲安裝固定好方可

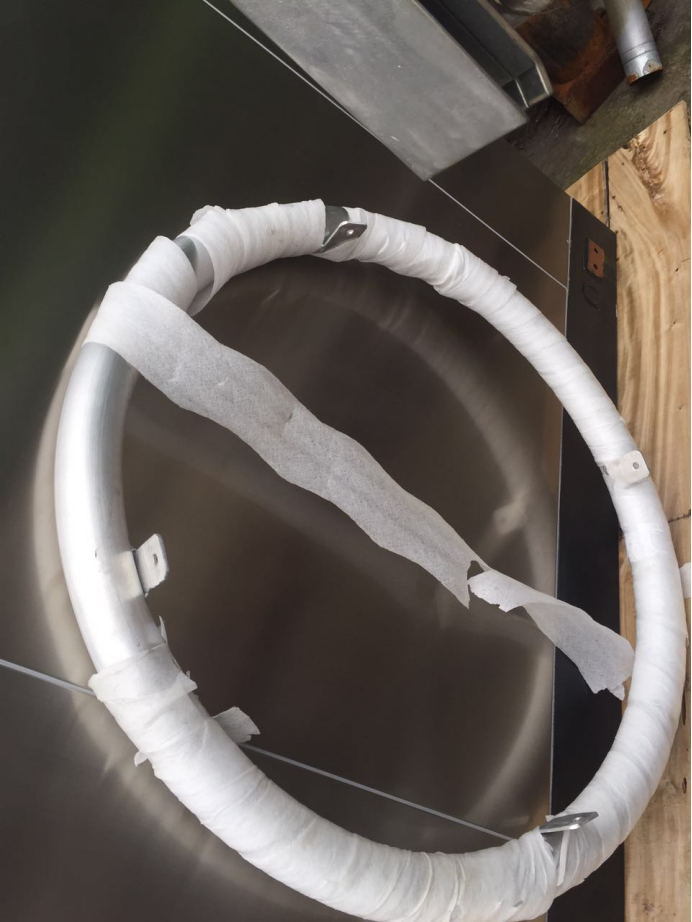

2、避雷器裝好后再把均壓環安裝到避雷器上節

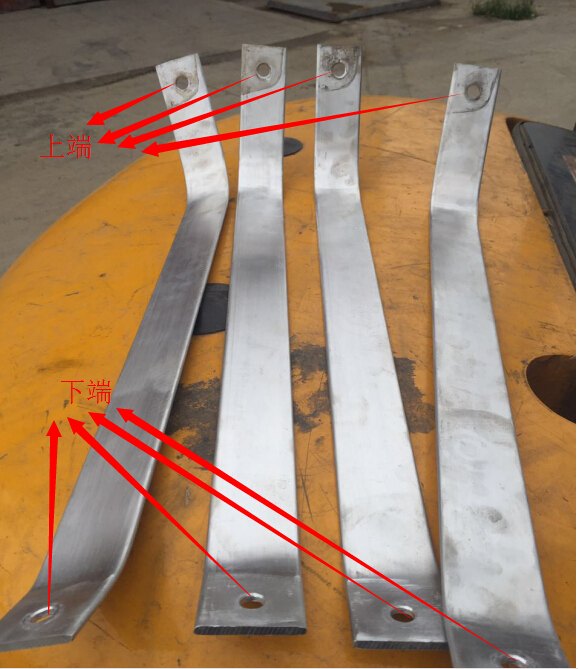

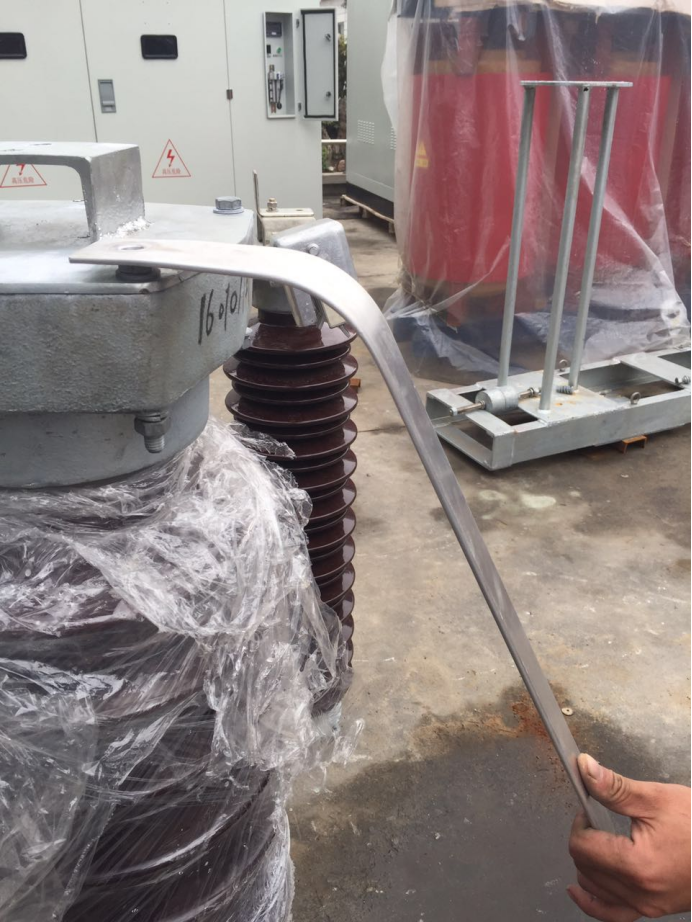

3、安裝好避雷器和均壓環后安裝電流互感器箱和放電間隙和連接銅排

（把2從上到下穿過1，然后把3裝到2上組裝好就成4）

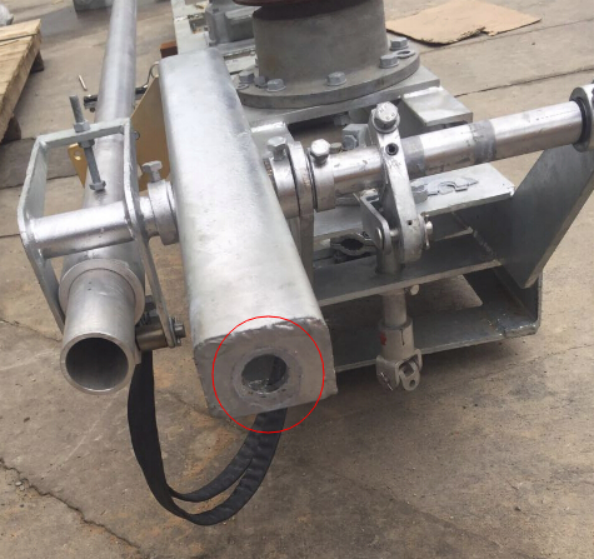

4、最后把下圖所示重力錘安裝到安裝孔內（紅色劃線位置）

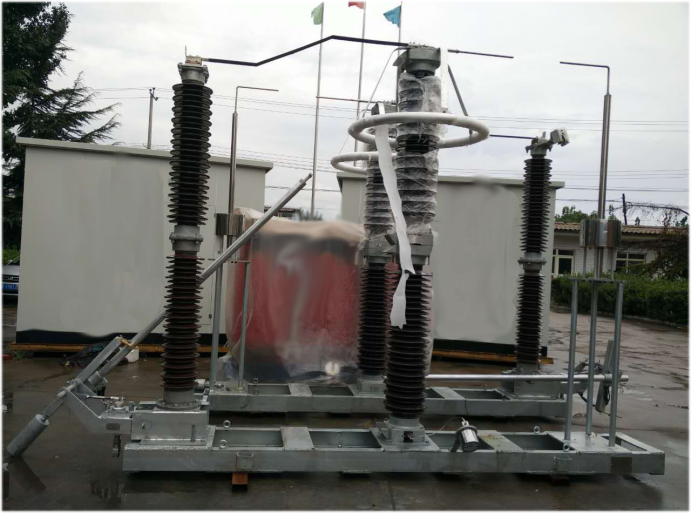

5、裝置的成套效果如下：
