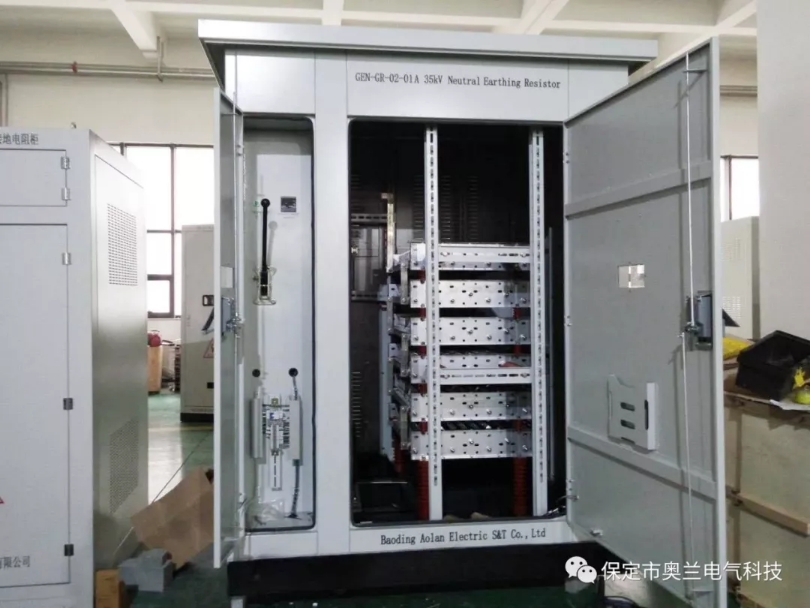

變壓器中性點接地電阻柜

維護手冊

產品型號：AL-BNR-35kV

保定奧蘭電氣科技有限責任公司

接地電阻柜可靠性高，一般不需要專門停電維護，建議利用站內主變或母線停電檢修的機會進行檢查維護，檢查維護時必須嚴格執行安全操作規程和安全工作規程；根據現場的安裝調試、運行的經驗和體會，參照有關的規程和資料，制訂了以下運行管理細則，供用戶制訂現場運行規程等作為參考。

一、 運行維護管理

1、 運行維護人員應熟悉了解電阻柜智能監測保護裝置的功能和操作；

2、 正常運行時，電阻柜智能監測保護裝置應保證供電正常；

3、 當電阻柜智能監測保護裝置發出報警信號時，用戶應有相應的裝置來

實時監測；

4、 系統發生接地故障時，禁止接地變壓器的投、切操作；

5、 當發生裝置故障、電源異常等異常情況時，這時應及時進行檢查和處

理，當屬于特殊故障時，通知廠方維護人員進行檢查；

6、 當系統發生單相接地時，禁止操作中性點電阻柜裝置；

7、 當系統發生單相接地時，應盡快解決處理，規程規定：系統發生單相

接地的運行時間一般不超過電阻的額定工作時間，這是因為：

⑴長時間接地運行，容易對中性點電阻柜造成破壞，從而擴大事故范圍；

⑵對接地變的安全運行不利。

8、 設備應由工作人員定期巡檢；

9、設備巡視時，當發生以下異常時，應及時向調度和主管匯報情況：

⑴接地變和電阻柜有異常響聲；

⑵接地變和電阻器有發熱痕跡或異味；

⑶電阻柜智能監測保護裝置不能正常運行；

⑷電阻器有發熱及燒毀痕跡；

⑸接地電流和電阻過熱越限報警；

10、 注意查看電阻柜智能監測保護裝置存儲的“事件追憶”信息記錄，注意整理記錄；

11、 裝置重要設定信息注意不要輕易進入或修改數據內容，否則將影響設備的正常運行；

12、 計劃安排定期對設備進行預防性試驗，試驗項目包括：

⑴ 接地變、電阻柜的常規試驗,試驗標準參照出廠試驗報告單；

⑵ 接地變、電阻器的表面清潔，對污物進行清理；

⑶ 檢查電阻柜智能監測保護裝置功能顯示及功能試驗；

二、運行維護注意事項

1. 裝置的運行應有專人負責，操作人員應熟知電阻柜智能監測保護裝置的操作方法，每次操作應有記錄。設定的參數若非特殊需要，請勿變動；

2. 正常情況下，接地變、電阻柜及電阻柜智能監測保護裝置因無異常響動；

3. 當系統發生單相接地時，禁止操作；

4. 由于誤操作或其它原因使程序退出運行，請關機重啟啟動失效時，請通知我公司；

5. 電阻柜智能監測保護裝置的運行管理應有專人負責，其他人員請勿進行參數設定等操作。在變更設定參數前應與本公司取得聯系；

6. 變更設定參數，改變方式和操作時應作好詳細記錄；

7. 當裝置出現報警信號時，應及時查明原因正確處理，并作好詳細記錄；若由于裝置本身故障，使用單位無法排除時，應及時通知生產廠；

8. 當電網發生單相接地時，此時值班人員不得進行任何調節和操作，并應檢查接地補償裝置響聲等情況，應注意接地變、電阻柜的溫升，不得超過允許值，并作好記錄；

9. 電阻柜智能監測保護裝置出現意外死機故障時，請重新啟動電阻柜智能監測保護裝置；

10.中性點電阻柜投停應經值班調度員或上級主管部門的同意方可進行；

11.下列情況下禁止操作中性點電阻柜：

A. 系統接地信號動作；

B. 接地變發生異常嗡嗡聲；

C. 接地電流、電阻過熱越線報警。

D.新設備投入運行，接地變做沖擊合閘操作，確認無誤后，再投入電阻柜。
