電纜接地箱的發展歷程

電力安全規程規定：35kV及以下電壓等級的電纜都采用兩端接地方式，這是因為這些電纜大多數是三芯電纜，在正常運行中，流過三個線芯的電流總和為零，在鋁包或金屬屏蔽層外基本上沒有磁鏈，這樣，在鋁包或金屬屏蔽層兩端就基本上沒有感應電壓，所以兩端接地后不會有感應電流流過鋁包或金屬屏蔽層。但是當電壓超過35kV時，大多數采用單芯電纜，單芯是指在一個絕緣層內只有一路導體它的線芯與金屬屏蔽層的關系，可看作一個變壓器的初級繞組中線圈與鐵芯的關系。當單芯電纜線芯通過電流時就會有磁力線交鏈鋁包或金屬屏蔽層，使它的兩端出現感應電壓。

電纜護層保護器和電纜接地箱就是為了解決單芯電纜的感應電壓而誕生的電氣設備，在電力行業已廣泛應用。

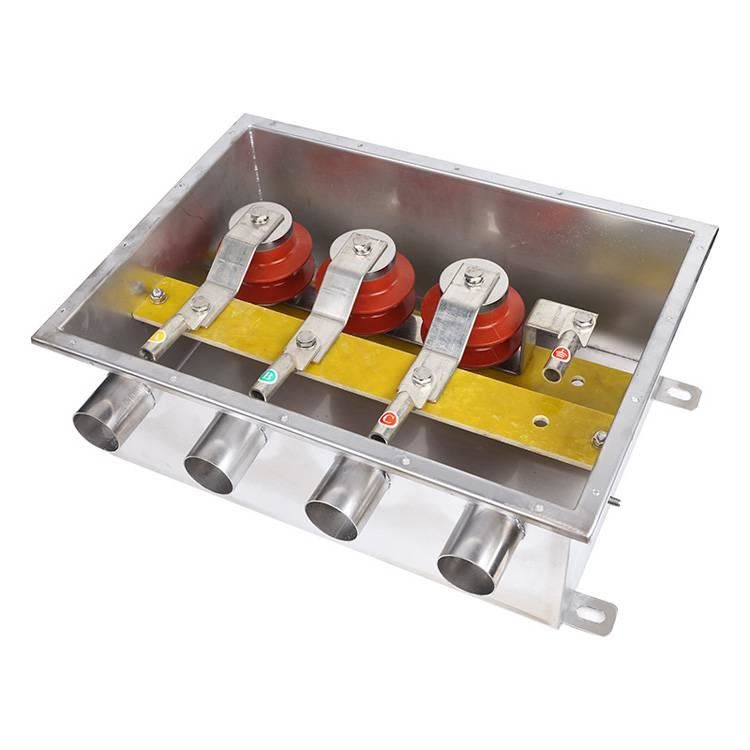

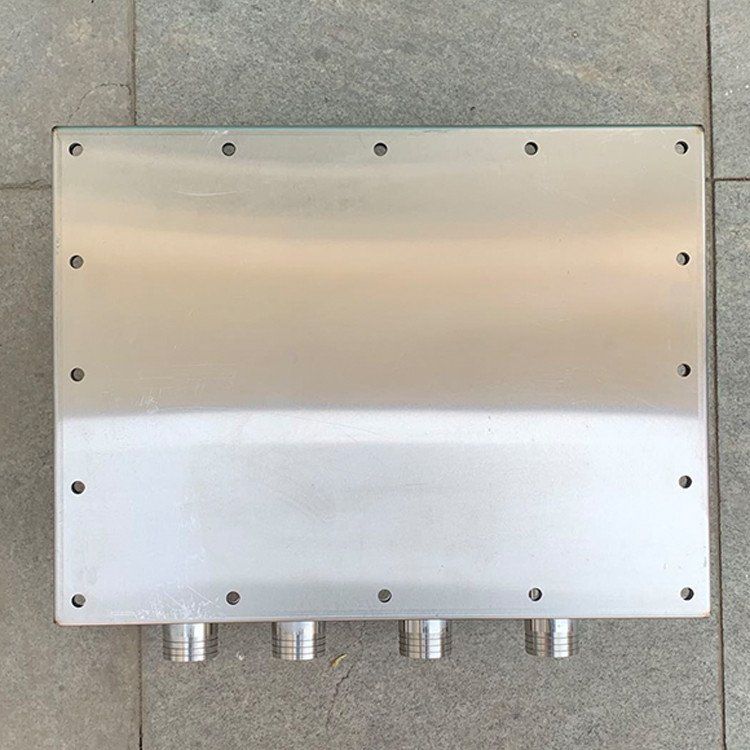

一、 普通型電纜接地箱

 電纜接地箱共分為電纜直接接地箱，電纜保護接地箱，電纜交叉互聯接地箱三種，內含電纜護層保護器、連接銅排、銅端子等，保護器采用ZnO壓敏電阻作為保護元件，無串聯間隙，保護特性好，具有優良的非線性伏安特性曲線。既具有瓷套式金屬氧化物避雷器的優點，還具有電氣絕緣性能好、介電強度高、抗漏痕、抗電蝕、耐熱、耐寒、耐老化、防爆等優點及良好的化學穩定性、憎水性、密封性。

二、智能型電纜接地箱

智能型電纜接地箱是在普通接地箱的基礎上加裝了電流表，計數器，在線監測等，以實現其實時監測電流的功能。

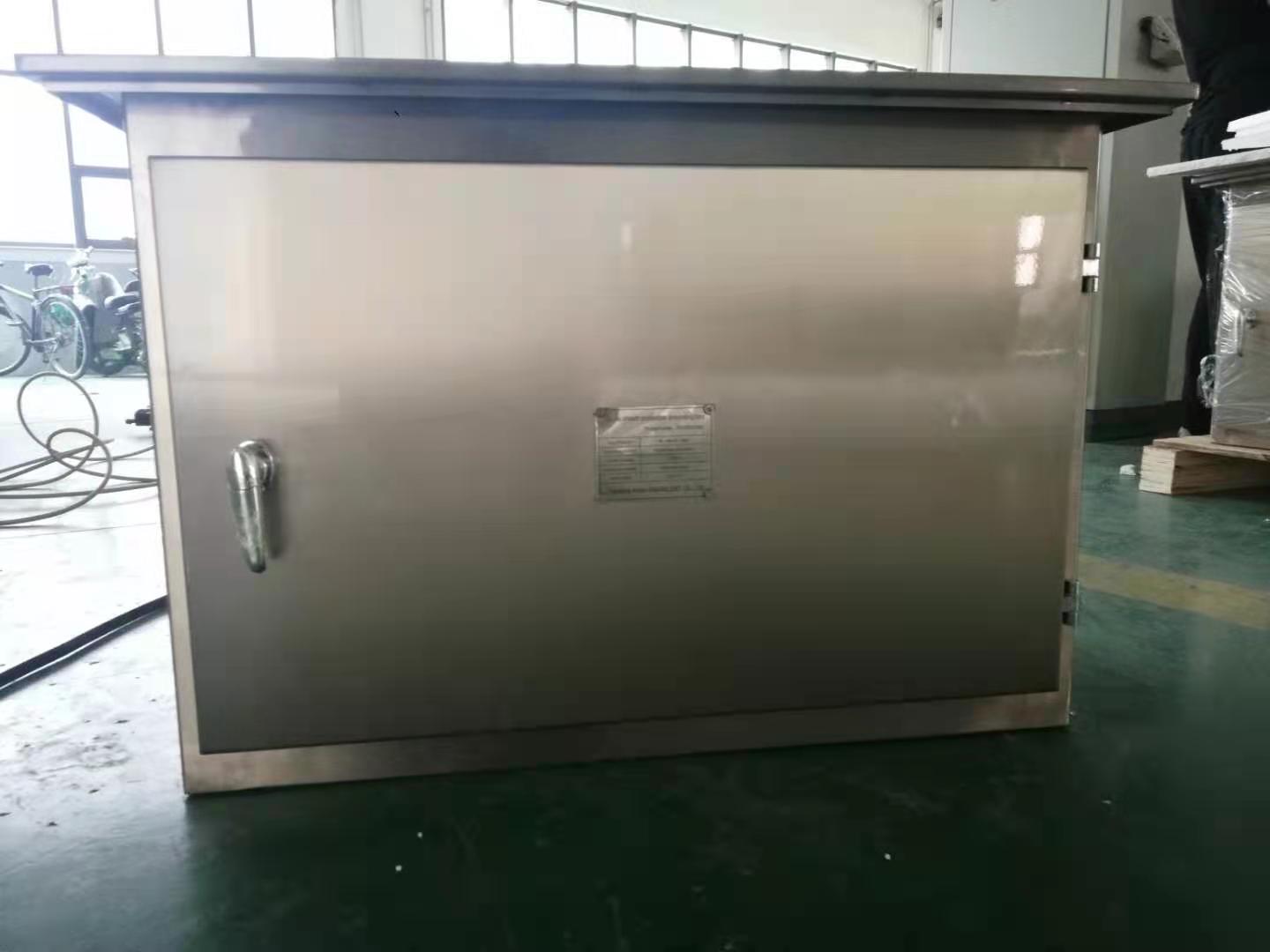

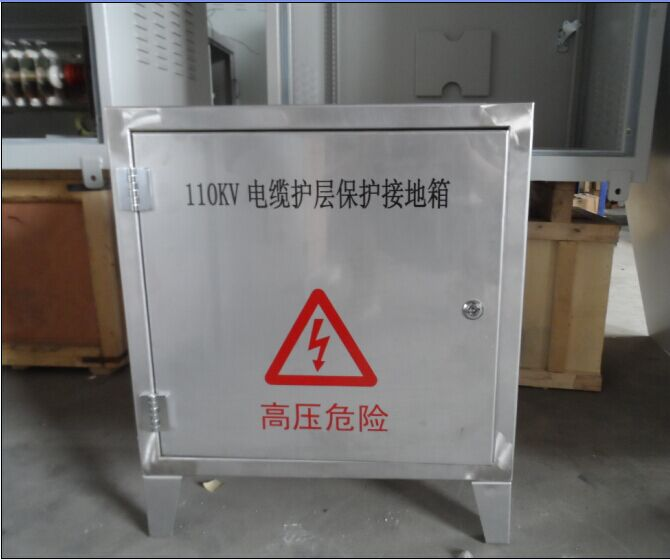

三、 站立式電纜接地箱

為了更好的解決安裝帶來的問題，奧蘭電氣進一步推出了站立式、開啟式的電纜接地箱，箱體更美觀，安裝更方便。
