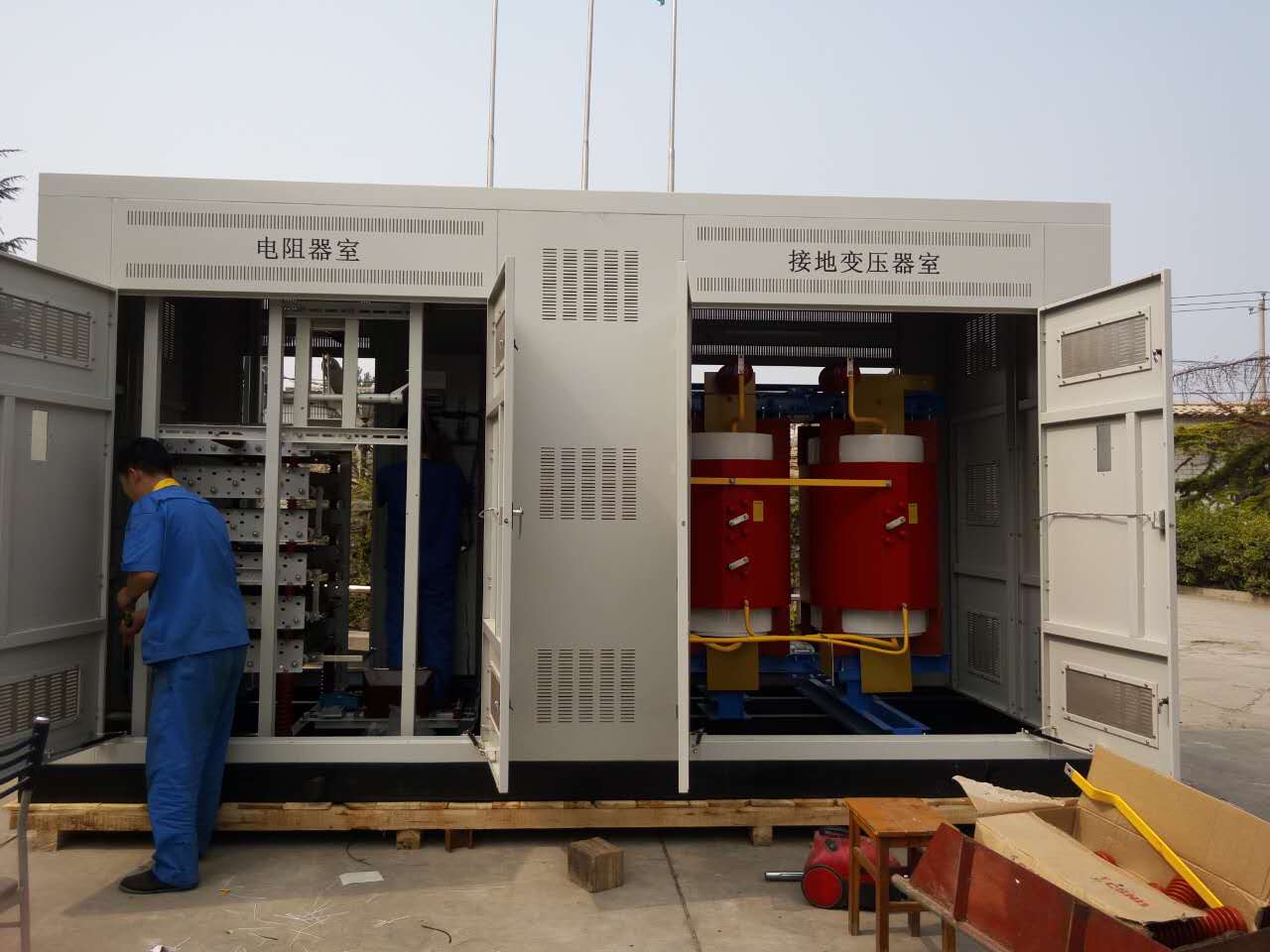

接地變小電阻接地成套裝置又稱中性點接地電阻成套裝置，電壓等級為6-35KV,它是集接地變壓器，電阻器，隔離開關，電流互感器，電阻柜智能監控為一體的成套保護設備，它安裝在變壓器中性點與地之前，以起到對變壓器的保護作用。它的工作原理是因?yàn)殡娮枋呛哪茉?，是系統對地電容電流的泄放通道，同時由于電阻顯著的阻尼作用，可消除由于各種原因引起的系統諧振過電壓（如：鐵磁、高頻、分頻諧振等）。從而有效保護系統正常運行。

小電阻成套裝置的箱體應注意防塵通風，記外箱體外罩防護等級不低于IP54。戶內不低于IP30。智能化監控器應能實時監測接地電阻的溫度、電流等運行狀態特征。測溫方式應采用紅外線非接觸式測量方式，一次和二次設備完全隔離。當系統不對稱電壓過高，電阻溫度超過設定的限值時，智能監控器應能自動報警。進出線方式：進出線方式宜根據現場具體布置要求確定，暫定為下進出線。

綜上所述，AL-BNR小電阻接地成套裝置是我公司針對以上系統要求開發的包括接地變壓器在內的成套接地設備，可安裝于發電廠廠用電系統、變電所供電系統、工礦企業配電系統中，實現這些電網采用中性點經電阻接地的系統運行方式。

接地變壓器通常用來為無中性點的系統提供一個人為的可帶負載的中性點。該中性點可以直接接地，也可以經電抗器、電阻器或消弧線圈接地；接地變壓器還可以帶一個連續使用的二次繞組（低壓繞組）作為變電站站用電源。
