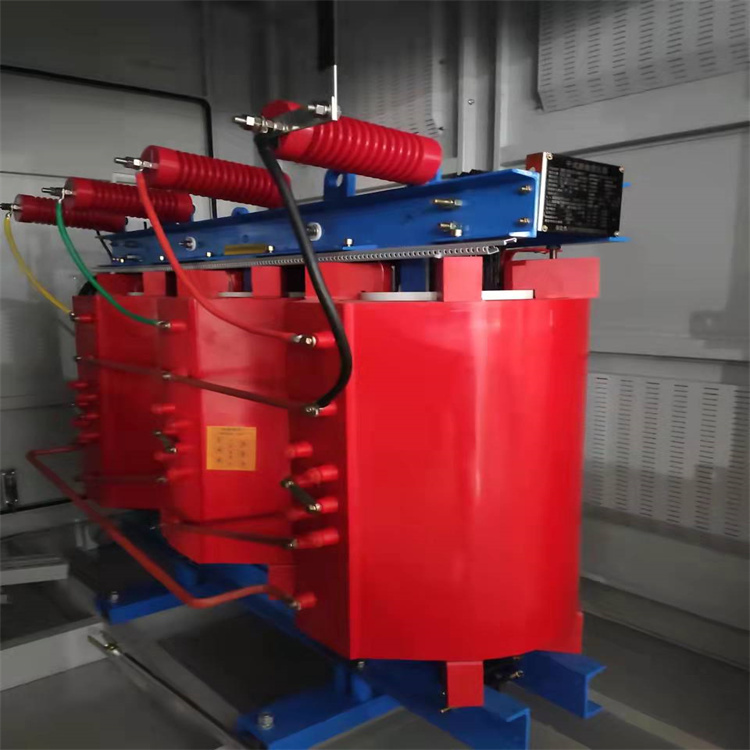

接地電阻柜工作原理：接地變壓器簡稱接地變，根據填充介質，接地變可分為油式和干式；根據相數，接地變可分接地變壓器為三相接地變和單相接地變。

    接地變是人為的制造一個中性點，用來連接接地電阻。當系統發生接地故障時，對正序負序電流呈高阻抗，對零序電流呈低阻抗性使接地保護可靠動作。給故障點注入阻性電流，使接地故障電流呈阻容性質，減小與電壓的相位差，降低故障點電流過零熄弧后的重燃率，使過電壓限制在相電壓的2.6倍以內，提高繼電保護的靈敏度作用于跳閘，從而有效保護系統正常運行。

    接地變及接地電阻柜適用于系統中性點采用小電阻或中電阻接地的場合。此時，電網出現單相接地故障時需立即跳閘切除故障線路。當電網出現單相接地時，接地向接地點提供附加阻性電流，使接地電流呈阻容性質，從而保證產生的過電壓不超過2.6倍的相電壓。

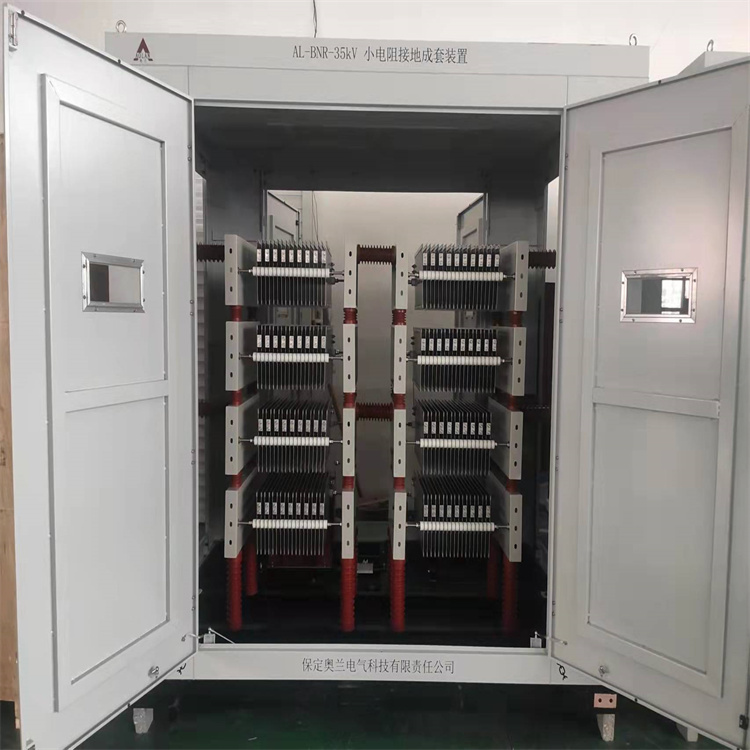

保定奧蘭電氣科技有限責任公司生產的接地變及接地電阻柜將零散的Z型接地變壓器、電阻器、電流互感器、測量儀表、接地保護輸出端子等電器設備整體組合在一個封閉金屬柜內，而且可以選配隔離開關，成套供貨，安全可靠性高，布置清晰整齊，便于安裝調試及操作維護。
