說到消弧線圈，這個對于電力人來說并不陌生。那么你了解它的基本原理是什么嗎？它在日常使用中需要注意哪些內容呢？今天這篇文章，筆者就來和大家一起談一談。

消弧線圈，百度百科給的定義是：“顧名思義就是滅弧的，是一種帶鐵芯的電感線圈。它接于變壓器（或發電機）的中性點與大地之間，構成消弧線圈接地系統?！?/p>

這上面提到了幾個關鍵詞：“滅弧”、“變壓器”、“中性點”、“消弧線圈接地系統”。既然有接地系統，那就有著與其相對應的接地方式，而中性點的接地方式，恰恰是理解消弧線圈基本原理的重中之重。

電力系統中性點的接地方式和規定有哪些？

所謂中性點，就是指發電機和變壓器的三相繞組星形接線時的公共連接點。

電力系統中性點的接地方式則有以下三種：中性點不接地、中性點經消弧線圈接地、中性點直接接地。前兩種稱之為小電流接地系統，第三個稱之為大電流接地系統。

中性點接地方式是有規定的，主要有以下幾條：

1. 3~10kV系統，大多采用中性點不接地的運行方式。

2. 3~6kV系統中單相接地電流大于30A、10kV系統接地電流大于20A、35~60kV系統接地電流大于10A時，采取中性點經消弧線圈接地的運行方式。

3. 110kV及以上系統，一般采用中性點直接接地的運行方式。

4. 對于220/380V低壓配電系統，為了得到兩個不同的電壓級，采用中性點直接接地的三相四線制。

消弧線圈的作用，和中性點接地有什么聯系呢？

消弧線圈接在中性點與地之間，其伏安特性接延線性。

正常情況下，中性點與地是同電位的，消弧線圈上沒有電流流過。當發生單相接地故障時，中性點電壓升高，在該電壓作用下，消弧線圈上將會產生感性電流，與流過故障點的容性電流方向相反。

如果適當選擇電感線圈的電感大?。ㄔ褦?shù)），使接地電流減小，消弧線圈的感性電流與非故障相的容性電流就可以基本互相抵消，使得接地點的容性電流限制在允許范圍內，也使得故障相接地電弧兩端的恢復電壓速度降低，達到熄滅電弧的目的。

事實上，中性點經消弧線圈接地，是有著一定的優點的。

主要體現在以下幾個方面：提高供電系統的可靠性、發生永久性接地故障時不被動、對全網電力設備有保護作用。

消弧線圈的基本結構有哪些？

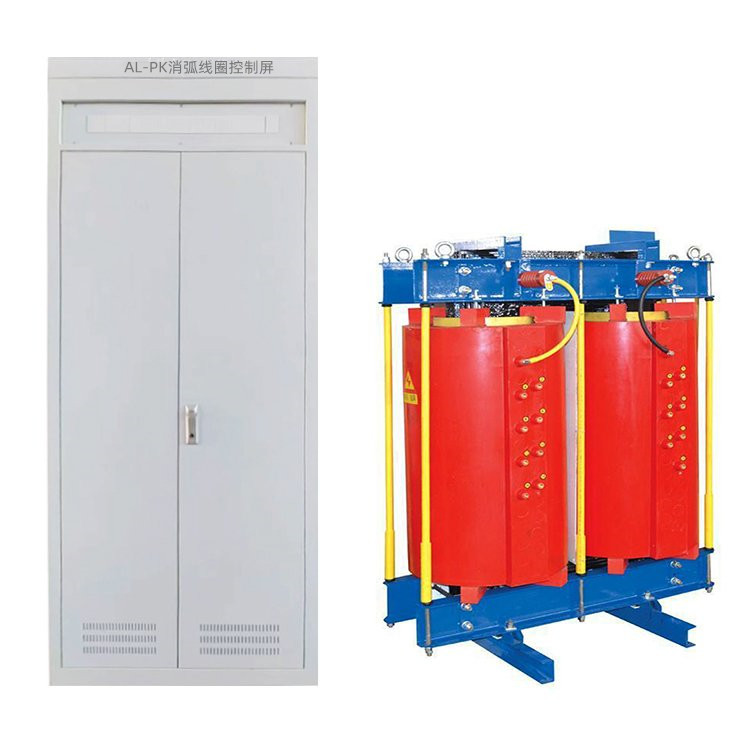

消弧線圈的外形，與單相變壓器相似。內部結構實際上是一個鐵芯帶有間隙的電感線圈，線圈的電阻很小，電抗很大。

鐵芯間隙的存在可防止鐵芯飽和，使線圈的電感在一定范圍內基本恒定。中性點電壓和通過消弧線圈的電流將呈線性關系，保證消弧線圈起到應有的補償作用。

消弧線圈的鐵芯上設有主線圈和電壓測量線圈。主線圈一般采用層式結構，每個芯體上的線圈分幾部分，不同芯體的線圈連接處的電壓，不應達到危及絕緣的數值。測量線圈的電壓是隨不同分接頭位置而變化的，它和主線圈都有分接頭接在分接頭開關上，以便在一定范圍內分級調節電感的大小。

消弧線圈的補償方式有哪幾種呢？

有三種補償方式：全補償、欠補償、過補償。

全補償方式下，消弧線圈的電感電流等于接地點的電容電流，接地點的接地電流等于零。

從滅弧的角度來說全補償最好。但從電工理論的原理可知，此時正好滿足串聯諧振條件，不能采用全補償方式。當系統因操作等原因使三相系統平衡被破壞時，中性點對地將出現一個電壓偏移，而且即使在正常運行時，中性點的電位也不會―直為零，在中性點電位的作用下就可能發生串聯諧振，使中性點和各相對地產生一個很高的過電壓，危及電網絕緣。

欠補償方式下，消弧線圈的電感電流小于接地點的電容電流，接地點流過未被補償?shù)妮^小的容性電流。

在欠補償?shù)那闆r下，當系統運行方式改變時，例如電網有一條線路跳閘，此時對地電容相應減小，或當線路非全相運行（此時電網一相或兩相對地電容減?。r、或頻率降低時、或中性點電位偶然升高，使消弧線圈飽和而導致電感值自動變小時，仍然存在發生諧振的可能性，所以一般情況下不采用欠補償方式，只有在消弧線圈容量不足，不能滿足過補償運行要求時，才采用欠補償?shù)倪\(yùn)行方式，且操作必須遵守有關規定。

過補償方式下，消弧線圈的電感電流大于接地點的電容電流，接地點流過較小的感性電流。這種方式可避免串聯諧振過電壓，同時也保留了系統進一步發展的余度，因此電網大多采用過補償?shù)姆绞健?/span>
