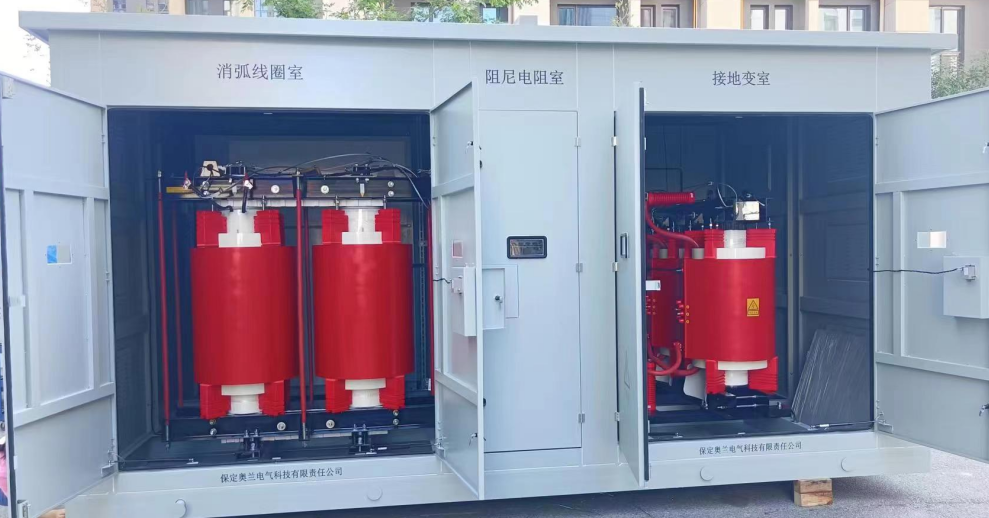

調匝式消弧線圈結構簡單，是將繞組按不同的匝數抽出分接頭，通過有載調壓開關進行切換，通過改變接入的匝數來改變電感值。正常運行時，微機控制器通過實時測量，計算出當前運行狀態下的對地電容電流，根據預先設定的殘流值或脫諧度，由控制器調節有載調壓分接開關，使之調節到所需要的補償檔位，當發生單相接地故障時，可將故障點的殘流限制在設定的范圍之內。

偏磁式消弧線圈是在交流線圈內設置一個磁化鐵芯段，通過施加直流勵磁電流改變鐵心的磁導，達到改變電抗值的目的，從而實現電感的連續可調。當電網發生單相接地故障時，由控制器瞬間調整電感補償接地電容電流。

調匝式的特點是：一次設備簡單，可靠性高；運行在預補償狀態。調匝式的消弧線圈是用的最廣泛的，也是最穩定的，經過了時間的考驗。缺點是補償范圍小，補償電流有級差，不能做到無級連續調節，有載開關不能帶高壓調節。偏磁式的優勢在于，調節范圍大，它可以帶高壓快速的調節電感值，在沒有抽頭的情況下，實現了無級、連續、靜態的全方面調節，補償效果較好，無需加裝阻尼電阻，而且體積小巧，占地面積較小。缺點則是相對于預調節形式的消弧線圈補償響應速度慢。一旦控制器出現故障，消弧即退出運行；而調匝式消弧線圈，控制器出現故障，本體還能繼續發揮作用，還可通過手動調節繼續運行。
