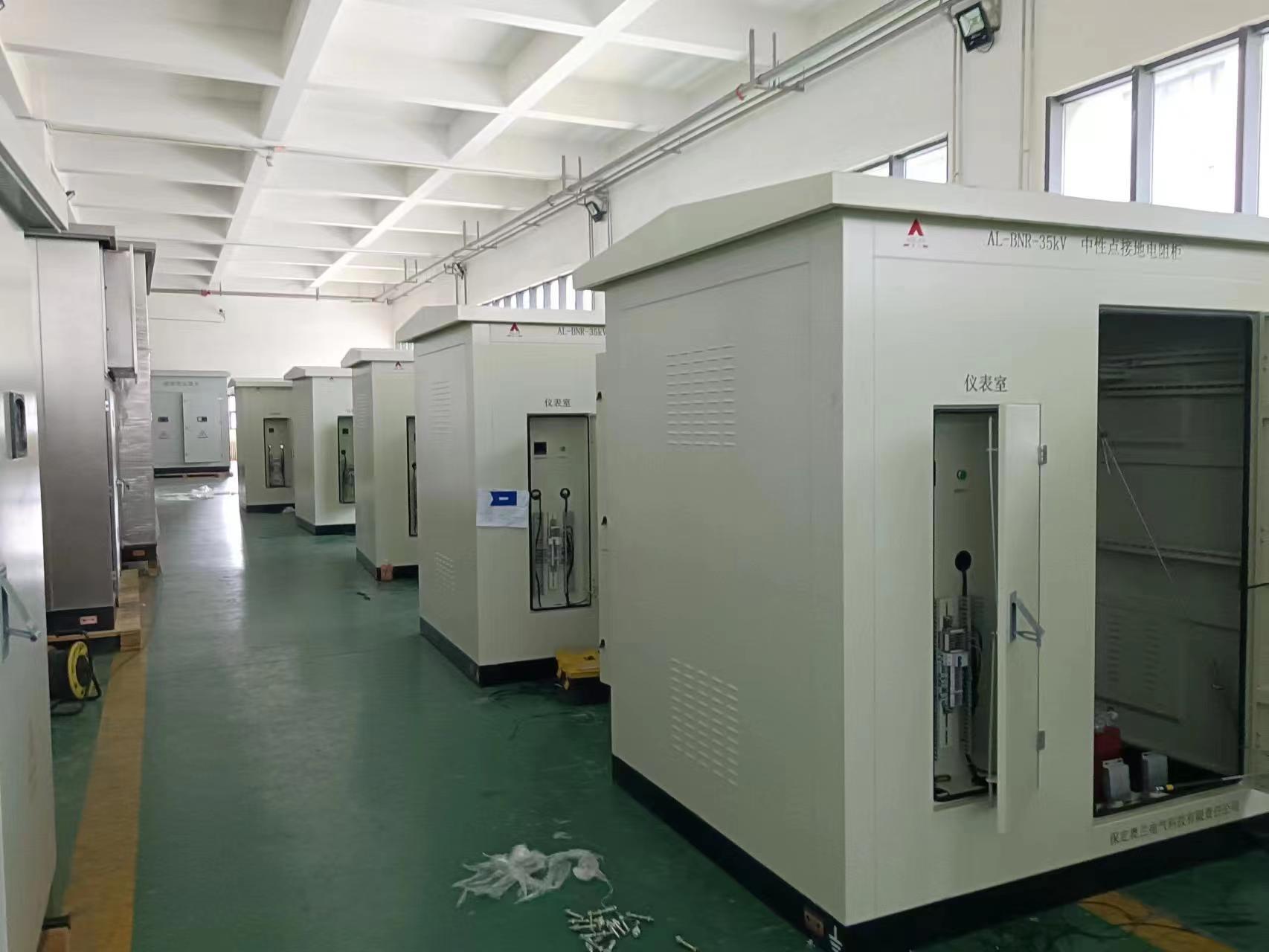

小電阻成套裝置的二次元器件主要是電阻柜智能控制器，在二次配線前，應先按照二次接線圖紙的要求，確定二次絕緣導線的型號規格、長度、根數和標號；按照連接走線路程，確定二次絕緣導線的長度，制作二次絕緣導線。具體標準為：

1.在主要電器件安裝完畢后，應接著安裝固定中間接線端子、保護接線端子和行線槽等二次布線輔助件或者一些小型電器件整體固定安裝板。要求安裝間隔距離適宜，固定牢固，排列整齊，便于接線和走線。

2.按照二次接線圖要求，進行二次回路（包括輔助回路和控制回路）各電器元件、儀表和中間端子之間的接線連接。

3.二次回路的接線、走線、綁扎固定等，要求接線正確，排列整齊，固定緊密，接觸良好。

4.對二次絕緣導線截面設計無規定時，按下述原則選用：

（1）電流的和加熱板的二次線選用2.5mm²導線。

（2）電阻器至端子排的接線采用耐高溫導線。

（3）PLC上的接線可采用1.0方導線。

（4）其余部分采用1.5方導線。

5.二次線標號應與二次接線圖相符；其朝向，應為字跡可視讀方向。

6.連接接觸：導線與電氣元件及端子排的連接螺絲必須無松動現象。尤其是電流互感器二次接線應牢固，以免出現二次開路或接觸不良，
