AL-HY(YH)系列金屬氧化物避雷器
1、 產品簡介：
金屬氧化物避雷器采用非線性伏安特性?xún)?yōu)異的氧化鋅電阻片，具有陡波響應良好、通流能力強、吸收能量大、殘壓低、保護裕度大等特點，從而使陡波沖擊殘壓、雷電操作沖擊殘壓、操作沖擊殘壓保護裕度接近，對電氣設備絕緣提供良好的保護。
2、 正常使用條件：
（1） 適應于戶內、外；
（2） 環境溫度：不低于－40℃，不高于＋40℃；
（3） 海拔高度不超過3000m，（瓷套式不超過1000m）；
（4） 電網頻率：48～52Hz（50Hz系統），58～62Hz（60Hz系統）；
（5） 長期施加在避雷器端子間的工頻電壓應不超過避雷器持續運行電壓；
（6） 地震烈度7度及以下地區；
（7） 最大風速不超過35m/s。

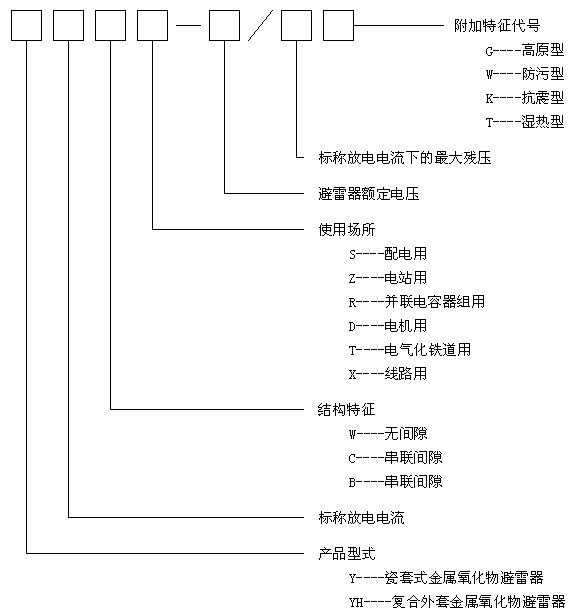

3、 型號說明：
4、 訂貨注明要求：
（1） 產品型號；
（2） 結構類型；
（3） 環境要求（污穢、海拔）；
（4） 要求的附件（計數器、監測器等）；
（5） 其它特殊要求。
5、 主要技術參數：
（1）、配電用無間隙金屬氧化物避雷器技術參數 性能滿足GB11032
系統標稱電壓kV | 避雷器 型 號 | 避雷器額 定 電 壓 | 避雷器持 續 電 壓 | 陡波沖擊電流下殘壓 | 雷電沖擊電流下殘壓 | 操作沖擊電流下殘壓 | 直流1mA參考電壓≥kV | 2mS方波電流A | 高度 H mm | 圖
號 |
kV (有效值) | ≤ kV (峰值) | |||||||||
3 | YH5WS-5/15 | 5 | 4 | 17.3 | 15 | 12.8 | 7.5 | 100 | 220 | 1 |
6 | YH5WS-10/30 | 10 | 8 | 34.6 | 30 | 25.6 | 15 | 100 | 220 | 1 |
10 | YH5WS-12/35.8 | 12 | 9.6 | 41.2 | 35.8 | 30.6 | 18 | 100 | 246 | 1 |
YH5WS-15/45.6 | 15 | 12 | 52.5 | 45.6 | 39.0 | 23 | 100 | 246 | 1 | |
YH5WS-17/50 | 17 | 13.6 | 57.5 | 50 | 42.5 | 25 | 100 | 246 | 1 | |
（2）、電站用無間隙金屬氧化物避雷器技術參數 性能滿足GB11032
系統標稱電壓kV | 避雷器 型 號 | 避雷器額 定 電 壓 | 避雷器持 續 電 壓 | 陡波沖擊電流下殘壓 | 雷電沖擊電流下殘壓 | 操作沖擊電流下殘壓 | 直流1mA參考電壓≥kV | 2mS方波電流A | 高度 H mm | 圖
號 |
kV (有效值) | ≤ kV (峰值) | |||||||||
3 | YH5WZ-5/13.5 | 5 | 4 | 15.5 | 13.5 | 11.5 | 7.2 | 150 | 210 | 2 |
6 | YH5WZ-10/27 | 10 | 8 | 31 | 27 | 23 | 14.4 | 150 | 210 | 2 |
10 | YH5WZ-12/32.4 | 12 | 9.6 | 37.2 | 32.4 | 27.6 | 17.4 | 150 | 270 | 2 |
YH5WZ-15/40.5 | 15 | 12 | 46.5 | 40.5 | 34.5 | 21.8 | 150 | 270 | 2 | |
YH5WZ-17/45 | 17 | 13.6 | 51.8 | 45.0 | 38.3 | 24 | 150 | 270 | 2 | |
20 | YH5WZ-34/85 | 34 | 27.2 | 98 | 85 | 72 | 48 | 200 | 410 | 5 |
35 | Y5WZ-51/134 | 51 | 40.8 | 154 | 134 | 114 | 73 | 400 | 1100 | 13 |
YH5WZ-51/134 | 570 | 6 | ||||||||
66 | Y5WZ-90/235 | 90 | 72.5 | 270 | 235 | 201 | 130 | 400 | 2010 | 16 |
YH5WZ-90/235 | 18 | |||||||||
Y10WZ-90/235 | 90 | 72.5 | 264 | 235 | 201 | 130 | 600 | 2010 | 16 | |
YH10WZ-90/235 | 1195 | 18 | ||||||||
110 | Y10WZ-96/250 | 96 | 75 | 280 | 250 | 213 | 140 | 800 | 2010 | 16 |
YH10WZ-96/250 | 1195 | 18 | ||||||||
Y10WZ-100/260 | 100 | 78 | 291 | 260 | 221 | 145 | 800 | 2010 | 16 | |
YH10WZ-100/260 | 1195 | 18 | ||||||||
Y10WZ-102/266 | 102 | 79.6 | 297 | 266 | 226 | 148 | 800 | 2010 | 16 | |
YH10WZ-102/266 | 1195 | 18 | ||||||||
Y10WZ-108/281 | 108 | 84 | 315 | 281 | 239 | 157 | 800 | 2010 | 16 | |
YH10WZ-108/281 | 1195 | 18 | ||||||||
220 | Y10WZ-192/500 | 192 | 150 | 560 | 500 | 426 | 280 | 800 | 3606 | 17 |
Y10WZ-200/520 | 200 | 156 | 582 | 520 | 442 | 290 | 800 | 3606 | 17 | |
Y10WZ-204/532 | 204 | 159 | 594 | 532 | 452 | 296 | 800 | 3606 | 17 | |
Y10WZ-216/562 | 216 | 168.5 | 630 | 562 | 478 | 314 | 800 | 3606 | 17 | |
（3）、并聯補償電容器用無間隙金屬氧化物避雷器技術參數 性能滿足GB11032
系統標稱電壓kV | 避雷器 型 號 | 避雷器額 定 電 壓 | 避雷器持 續 電 壓 | 雷電沖擊電流下殘壓 | 操作沖擊電流下殘壓 | 直流1mA參考電壓≥kV | 2mS方波電流A | 高度 H mm | 圖
號 |
kV (有效值) | ≤ kV (峰值) | ||||||||
3 | YH5WR-5/13.5 | 5 | 4 | 13.5 | 10.5 | 7.2 | 400 600 | 210 | 3 |
6 | YH5WR-10/27 | 10 | 8 | 27 | 21 | 14.4 | 210 | 3 | |
10 | YH5WR-17/45 | 17 | 13.6 | 45 | 35 | 24 | 270 | 3 | |
35 | Y5WR-51/134 | 51 | 40.8 | 134 | 105 | 73 | 1100 | 16 | |
YH5WR-51/134 | 570 | 6 | |||||||
66 | Y5WR-90/236 | 90 | 72.5 | 236 | 190 | 130 | 2010 | 16 | |
YH5WR-90/236 | 1195 | 18 | |||||||
（4）、并聯補償電容器用大容量復合外套無間隙金屬氧化物避雷器技術參數 性能滿足GB11032
系統標稱電壓kV | 避雷器 型 號 | 避雷器額 定 電 壓 | 避雷器持 續 電 壓 | 雷電沖擊電流下殘壓 | 操作沖擊電流下殘壓 | 直流1mA參考電壓≥kV | 2mS 方波 電流 A | 高度 H mm | 圖
號 |
kV (有效值) | ≤ kV (峰值) | ||||||||
3 | YH5WR-5/13.5 | 5 | 4.0 | 13.5 | 10.5 | 7.2 | 800～2000 | 340 | 4 |
6 | YH5WR-10/27 | 10 | 8.0 | 27.0 | 21.0 | 14.4 | 800～2000 | 340 | 4 |
10 | YH5WR-17/45 | 17 | 13.6 | 45.0 | 35.0 | 24.0 | 800～2000 | 340 | 4 |
35 | YH5WR-51/134 | 51 | 40.8 | 134.0 | 105.0 | 73.0 | 800～2000 | 620 | 7 |
