AL-DR系列低壓電阻成套裝置

一、概述

 AL-DR低壓電阻柜產品具有精度高、線性度好、運行可靠、安裝方便、外形美觀等特點，已用于許多國家重點工程。
        AL-DR低壓接地電阻柜主要用于低壓柴油發電機組0.22KV、火力發電廠0.38KV、煤炭生產企業0.66KV、啟動及制動和功率等電阻設備。

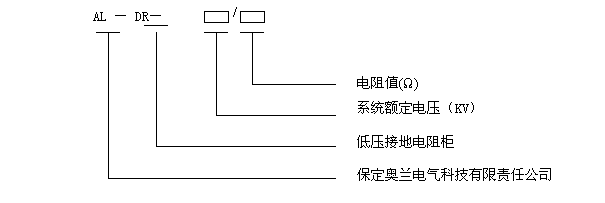

二、型號說明

三、技術指標

AL-DR低壓接地電阻柜是0.22KV～0.66KV低壓系統中接地用電阻配套裝置。為了提高0.22/0.38/0.66（KV）低壓用電系統供電質量，減少因發生接地故障而引起的電動機回路斷電，發電廠的主廠房內低壓用電系統應該采用高阻接地，這樣不僅避免了單相接地時引發立即跳閘的情況，而且當采用熔斷器作為保護電器時可減少用電設備運行時燒壞。

四、產品特點

1、產品采用不銹鋼鎳鉻合金（Cr20Ni80）電阻，導電率高，溫度系數α為8.5×10 ^-5 ℃(20-1100℃)，溫度系數最小。電阻可耐1500℃，可靠性高，阻值穩定；

2、本產品也可以使用于各種低壓配電系統中，在低壓線路中，如無中性點加接地變壓器可與之配合使用；對抑止系統過電壓、防止各種沖擊有很好的作用；

3、電阻柜阻值可從1歐姆到2000歐姆，電流從0.5安培到1000安培設計；

4、電阻柜用于戶內或戶外，柜體采用不銹鋼板或冷軋鋼板噴塑制成；

5、產品可以加裝接地記錄及溫濕度裝置，記錄設備運行的狀態。

6、根據用戶要求加裝測控保護裝置，

五、使用條件

1、環境溫度：-40℃～+60℃；

2、安裝地點海拔高度不超過4000m；

3、相對濕度：不大于95%（35℃）；

4、安裝場所的空氣中不應含化學氣體和蒸汽，無塵埃；

5、電網頻率：48～52Hz（50 Hz系統），58～62 Hz（60 Hz系統）。

六、技術數據

1、主要參數

注：如用戶對參數有特別要求，可根據具體要求特別定做。

2、外形及安裝

2.1 AL-DR型低壓接地電阻柜的外形尺寸參見

七、訂貨須知

訂貨時請告知以下參數：

1、系統額定電壓:(KV)；

2、短時允許電流：（A）；

3、標稱電阻值：（Ω）；

4、短時允許通流時間：（S）；

5、是否加裝電流互感器（CT）:CT變比及容量；

6、進出線方式：上進下出，下進下出，可選；

7、電阻柜的材質、柜體（IP）防護等級、色標及安裝地點；
