一、概述

通常，為限制電力電纜金屬護層上的感應電壓和故障過電壓，并避免在護層中形成環流，電纜金屬護層一端直接接地，另一端則須通過保護器接地。如果線路較長，還應將電纜護層分三段（或三的倍數段）相互絕緣，分段處的護層交叉互聯后通過保護器接地。

二、產品工作原理及特點

電纜護層保護器安裝在電纜金屬護層與地之間（見圖一）正常情況下，通過保護器的電流很小，是微安級；當電纜護層出現過電壓時，保護器迅速投入運行，泄放電纜護層上的電荷，保護電纜安全運行。

三、產品型號說明

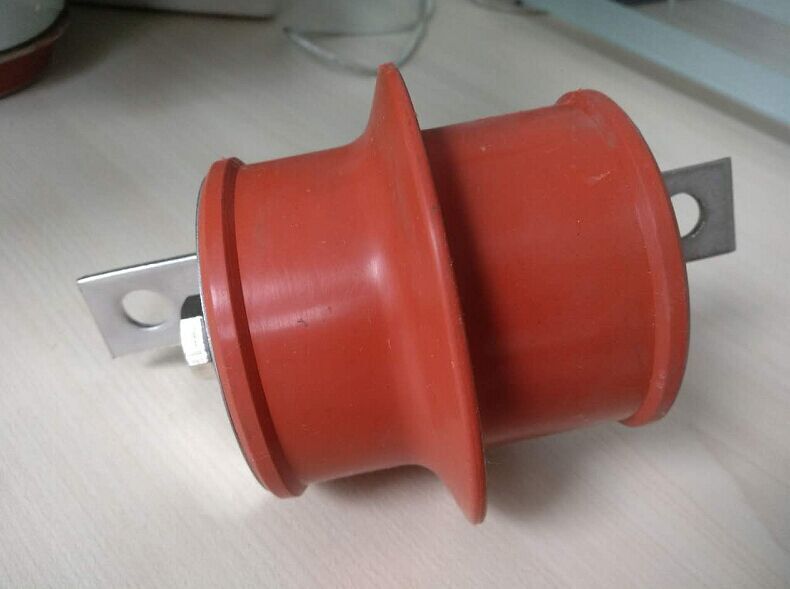

AL-LHQJS-6～500kV 電纜護層保護器（復合外套，帶放電計數器）

AL-LHQ-6～500kV電纜護層保護器（復合外套，不帶放電計數器）

四、電纜護層保護器性能參數

規格有6～500kv八個電壓等級，其技術參數見下列電氣特性表。

表1、電纜護層保護器電氣特性表

注：標*為雷電沖擊電流16kA下的殘壓。

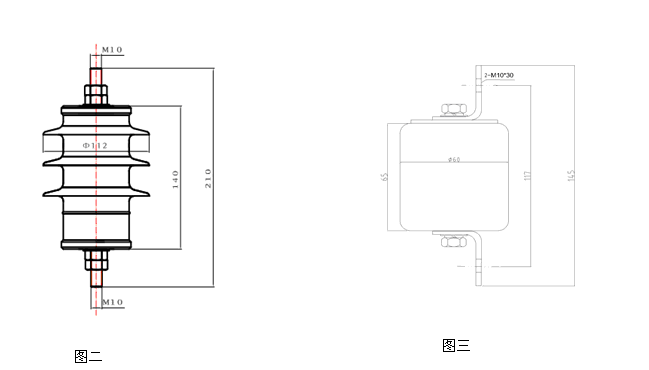

外形及安裝尺寸

七、訂貨須知

1、電纜的額定電壓等級，電纜具體性能參數或者對保護器具體性能要求；

2、訂貨數量及交貨時間；

3、如用戶有特殊要求應在訂貨時提出。
